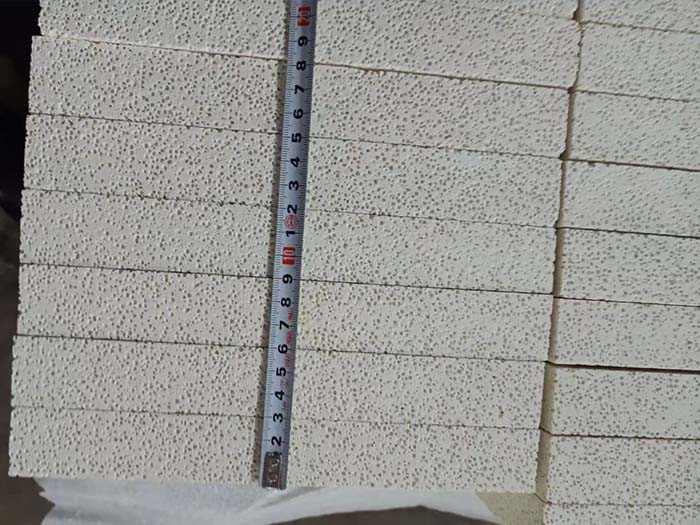

高溫莫來(lái)石磚是以人工合成莫來(lái)石為主要原料制成的以莫來(lái)石為主晶相的耐火材料。這類磚的Al2O3含量為48%~90%。當(dāng)磚中的Al2O3含量低于莫來(lái)石理論組成時(shí)，還含有少量玻璃相和方石英。

　　當(dāng)磚中的Al2O3含量高于莫來(lái)石理論組成時(shí)，還含有剛玉相存在。因此，根據(jù)磚中晶相組成及其含量的多少也可劃分為：低莫來(lái)石質(zhì)、莫來(lái)石質(zhì)、莫來(lái)石-剛玉質(zhì)和剛玉-莫來(lái)石質(zhì)耐火磚。莫來(lái)石磚的價(jià)格比高鋁磚和粘土磚的價(jià)格要高。





　　高溫莫來(lái)石磚的性質(zhì)主要由莫來(lái)石的性質(zhì)決定。它的耐火度高，荷重軟化溫度高、高溫蠕變率低，優(yōu)異的抗熱振性能、耐渣侵蝕性能，高剪切模量等。高溫莫來(lái)石磚用途較廣，主要用于高溫?zé)犸L(fēng)爐、大型高爐爐缸和爐底、煉鋼電爐爐頂、陶瓷工業(yè)窯爐爐襯、窯具、以及玻璃窯爐水泥窯內(nèi)襯等。

　　莫來(lái)石是一種高品質(zhì)的耐火原料，這一類礦物比較稀少。莫來(lái)石是鋁硅酸鹽在高溫下生成的礦物，人工加熱鋁硅酸鹽時(shí)會(huì)形成莫來(lái)石。天然的莫來(lái)石晶體為細(xì)長(zhǎng)的針狀且呈放射簇狀。莫來(lái)石礦被用來(lái)生產(chǎn)高溫耐火材料。在C/C復(fù)合材料中多作為熱障涂層，應(yīng)用廣泛。莫來(lái)石AI203-SI02元系中常壓下穩(wěn)定的二元固溶體，化學(xué)式為3AI203-2SI02天然的莫來(lái)石非常少，通常燒結(jié)法或電容法等人工合成。 化學(xué)式AlxSi2-xO5.5-0.5x密度;3.16g/cm3莫式硬度;6-7耐火度：1800℃時(shí)穩(wěn)定，1810C分解為剛玉和液相。

　　一般來(lái)說(shuō)，燒結(jié)莫來(lái)石磚的高溫抗折強(qiáng)度要遠(yuǎn)遠(yuǎn)高于電熔莫來(lái)石磚，這是由于前者的結(jié)構(gòu)中一些小的，但是發(fā)育很好的晶體網(wǎng)絡(luò)交錯(cuò)存在所致。后者由于有較大的晶體，其體積穩(wěn)定性好，有優(yōu)良的抗蠕變性。而且，電熔莫來(lái)石磚要比相同成分的燒結(jié)莫來(lái)石磚具有好的抗侵蝕能力。這是因?yàn)楦邷叵略谑艿綁A物質(zhì)侵蝕時(shí)，莫來(lái)石會(huì)生成剛玉和霞玉質(zhì)液相，霞玉質(zhì)液相黏度低，很容易流失，造成磚體破壞。由于燒結(jié)莫來(lái)石氣孔率相對(duì)較高，上述反應(yīng)可以在磚體內(nèi)部進(jìn)行，破壞力要大很多;而電熔莫來(lái)石磚由于其致密度高，上述反應(yīng)只能在耐火磚表面進(jìn)行，破壞力要相對(duì)弱一些。

　　如果您有相關(guān)需求或疑問，歡迎致電鄭州榮盛窯爐耐火材料有限公司，榮盛耐材，專注于耐火材料的研發(fā)、生產(chǎn)和工程施工的高新技術(shù)企業(yè)，年產(chǎn)13萬(wàn)噸，歡迎您來(lái)廠實(shí)地考察洽談業(yè)務(wù)。
