產(chǎn)品中心PRODUCTS
服務(wù)熱線
正文
當(dāng)前位置：首頁 > 產(chǎn)品展示 > 莫來石保溫磚 > 正文莫來石保溫磚

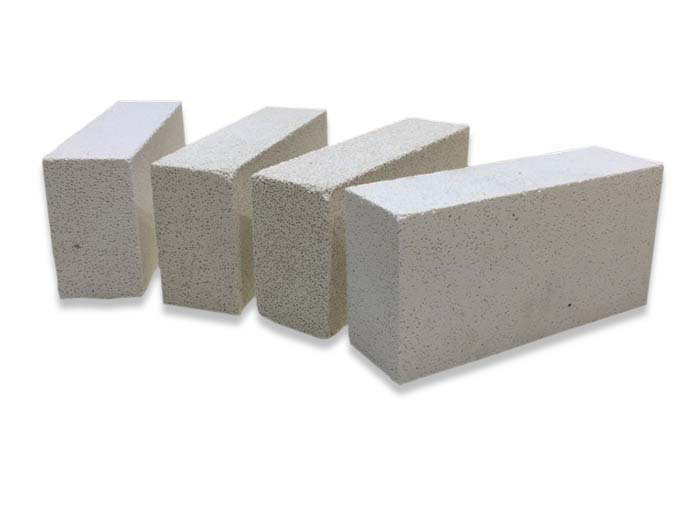

莫來石保溫磚產(chǎn)品介紹：
莫來石質(zhì)隔熱磚是我國新型的耐火材料，可直接接觸火焰，具有耐高溫、輕度高、導(dǎo)熱系數(shù)小、節(jié)能效果顯著等特點(diǎn)。適用于裂解爐、熱風(fēng)爐、陶瓷輥道窯、電瓷抽屜窯、玻璃坩堝及各種電爐的內(nèi)襯。
莫來石磚 或 輕質(zhì)莫來石磚：以莫來石磚（3Al2O3•2SiO2）為主晶相的高鋁質(zhì)耐火材料。一般氧化鋁含量在50%～60%之間。礦物組成除莫來石外，其中含氧化鋁較低者還含有少量玻璃相和方石英；含氧化鋁較高者還含有少量剛玉。耐火度較高，可達(dá)1790℃以上。荷重軟化開始溫度高。常溫耐壓強(qiáng)度*MPa。抗熱震性良好。有燒結(jié)莫來石磚和電熔莫來石磚兩種。燒結(jié)莫來石磚以高鋁礬土熟料為主要原料，加入少量黏土或生礬土作結(jié)合劑，經(jīng)成型、燒成而制成。電熔莫來石磚以高礬土、工業(yè)氧化鋁和耐火黏土為原料，加入木炭或焦炭細(xì)粒作還原劑，成型后采用還原電熔法來制造。電熔莫來石的結(jié)晶比燒結(jié)莫來石大，抗熱震性比燒結(jié)制品好。他們的高溫性能主要取決于氧化鋁的含量和莫來石相與玻璃分布的均勻性。主要用于熱風(fēng)爐爐頂、高爐爐身和爐底、玻璃熔窯蓄熱室、陶瓷燒結(jié)窯、石油裂解系統(tǒng)死角爐襯等。
莫來石保溫磚相關(guān)理化指標(biāo)
項(xiàng)目 | 指標(biāo) | |||||||
JM23 | JM25 | JM26 | JM27 | JM28 | JM30 | JM32 | ||
Al2O3 % | ≥40 | ≥50 | ≥55 | ≥60 | ≥65 | ≥70 | ≥77 | |
Fe2O3 % | ≤1.0 | ≤1.0 | ≤0.9 | ≤0.8 | ≤0.7 | ≤0.6 | ≤0.5 | |
體積密度 g/cm3 | ≤0.55 | ≤0.80 | ≤0.85 | ≤0.9 | ≤0.95 | ≤1.05 | ≤1.35 | |
常溫耐壓強(qiáng)度MPa | ≥1.0 | ≥1.5 | ≥2.0 | ≥2.5 | ≥2.5 | ≥3.0 | ≥3.5 | |
加熱永久線變化 % | 1230℃×12h | 1350℃×12h | 1400℃×12h | 1450℃×12h | 1510℃×12h | 1620℃×12h | 1730℃×12h | |
-1.5~0.5 | ||||||||
導(dǎo)熱系數(shù) W/(m·K) | 200±25℃ | ≤0.18 | ≤0.26 | ≤0.28 | ≤0.32 | ≤0.35 | ≤0.42 | ≤0.56 |
350±25℃ | ≤0.20 | ≤0.28 | ≤0.30 | ≤0.32 | ≤0.37 | ≤0.44 | ≤0.60 | |
600±25℃ | ≤0.22 | ≤0.30 | ≤0.33 | ≤0.36 | ≤0.39 | ≤0.46 | ≤0.64 | |
0.05MPa荷重軟化溫度 T0.5 ℃ | ≥1080 | ≥1200 | ≥1250 | ≥1300 | ≥1360 | ≥1470 | ≥1570 | |
耐火材料出現(xiàn)開裂、脫落、易磨損怎么辦？榮盛耐材從根源挖掘，分析出真正的原因，讓窯爐壽命運(yùn)行更長！13937170928 鄭州榮盛窯爐耐火材料有限公司從事耐材生產(chǎn)、研發(fā)服務(wù)多年，歡迎廣大新老朋友技術(shù)交流。
- 上一篇：沒有資料
- 下一篇：高溫莫來石質(zhì)隔熱磚
新聞推薦
在線咨詢(7*24)
電話咨詢
